湖南加固工程公司認(rèn)為鋼筋銹蝕的原因的2個(gè)個(gè)原因：1.鋼筋保護(hù)層的碳化，其碳化的原因是混凝土不密實(shí)，抗?jié)B性能不足。硬化的混凝土，由于水泥水化，生成氫氧化鈣，故顯堿性，鋼筋表面生成一層穩(wěn)定、致密、鈍化的保護(hù)膜，使鋼筋不生銹。當(dāng)不密實(shí)的混凝土置于空氣中或含二氧化碳環(huán)境中時(shí)，由于二氧化碳的侵入，混凝土中的氫氧化鈣與二氧化碳反應(yīng)，生成碳酸鈣等物質(zhì)，其堿性逐漸降低，甚至消失，稱其為混凝土的碳化。當(dāng)鋼筋的鈍化膜就不穩(wěn)定，鋼筋的鈍化保護(hù)膜就遭破壞，鋼筋的銹蝕便開(kāi)始進(jìn)行；2.氯離子的含量�？梢云茐匿摻畹拟g化膜，使鋼筋失去鈍化，在水和氧氣的作用下導(dǎo)致鋼筋銹蝕。根據(jù)鋼筋銹蝕的程度輕微的銹蝕，用鋼絲刷刷除銹跡可以使用；稍重一點(diǎn)的，除銹后降級(jí)處理；嚴(yán)重的銹蝕不能使用，因?yàn)橐呀?jīng)碳化了。

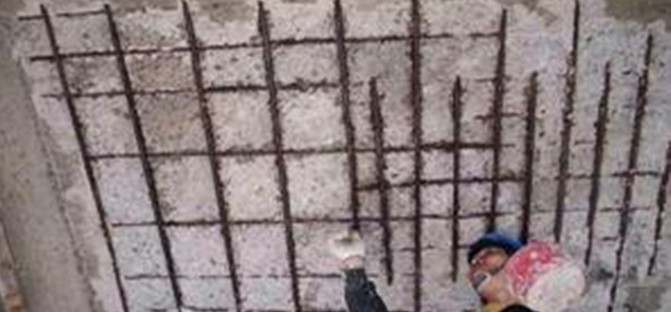

由于混凝土質(zhì)量較差或保護(hù)層厚度不足，混凝土保護(hù)層受二氧化碳侵蝕炭化至鋼筋表面，使鋼筋周圍混凝土堿度降低，或由于氯化物介入，鋼筋周圍氯離子含量較高，均可引起鋼筋表面氧化膜破壞，鋼筋中鐵離子與侵入到混凝土中的氧氣和水分發(fā)生銹蝕反應(yīng)，其銹蝕物氫氧化鐵體積比原來(lái)增長(zhǎng)約2～4倍，從而對(duì)周圍混凝土產(chǎn)生膨脹應(yīng)力，導(dǎo)致保護(hù)層混凝土開(kāi)裂、剝離，沿鋼筋縱向產(chǎn)生裂縫，并有銹跡滲到混凝土表面。由于銹蝕，使得鋼筋有效斷面面積減小，鋼筋與混凝土握裹力削弱，結(jié)構(gòu)承載力下降，并將誘發(fā)其它形式的裂縫，加劇鋼筋銹蝕，導(dǎo)致結(jié)構(gòu)破壞。
要防止鋼筋銹蝕，設(shè)計(jì)時(shí)應(yīng)根據(jù)規(guī)范要求控制裂縫寬度、采用足夠的保護(hù)層厚度（當(dāng)然保護(hù)層亦不能太厚，否則構(gòu)件有效高度減小，受力時(shí)將加大裂縫寬度）；施工時(shí)應(yīng)控制混凝土的水灰比，加強(qiáng)振搗，保證混凝土的密實(shí)性，防止氧氣侵入，同時(shí)嚴(yán)格控制含氯鹽的外加劑用量，沿海地區(qū)或其它存在腐蝕性強(qiáng)的空氣、地下水地區(qū)尤其應(yīng)慎重。
